Hydraulische retrofit bediening steiger
Voor Steiger 2 van Stena Line in Hoek van Holland ontwikkelde Reedyk een nieuw elektrohydraulisch hef- en bedieningssysteem. Daarbij bleef het bestaande brugdeel behouden en kon het vaarschema tijdens de werkzaamheden doorgaan.
Het nieuwe systeem heeft een hefvermogen van 400 ton, beschikt over dubbele hydrauliek en is voorzien van IoT-monitoring voor voorspelbaar onderhoud.
Project in het kort
Opdrachtgever: Stena Line
Locatie: Hoek van Holland
Project: retrofit Steiger 2
Oplossing: nieuw elektrohydraulisch systeem op het bestaande brugdeel
Hefvermogen: 400 ton
Uitvoering: engineering, prefab, transport, montage en inbedrijfstelling
Bijzonderheden: dubbele hydrauliek, IoT-monitoring en montage zonder onderbreking van het vaarschema
De uitdaging

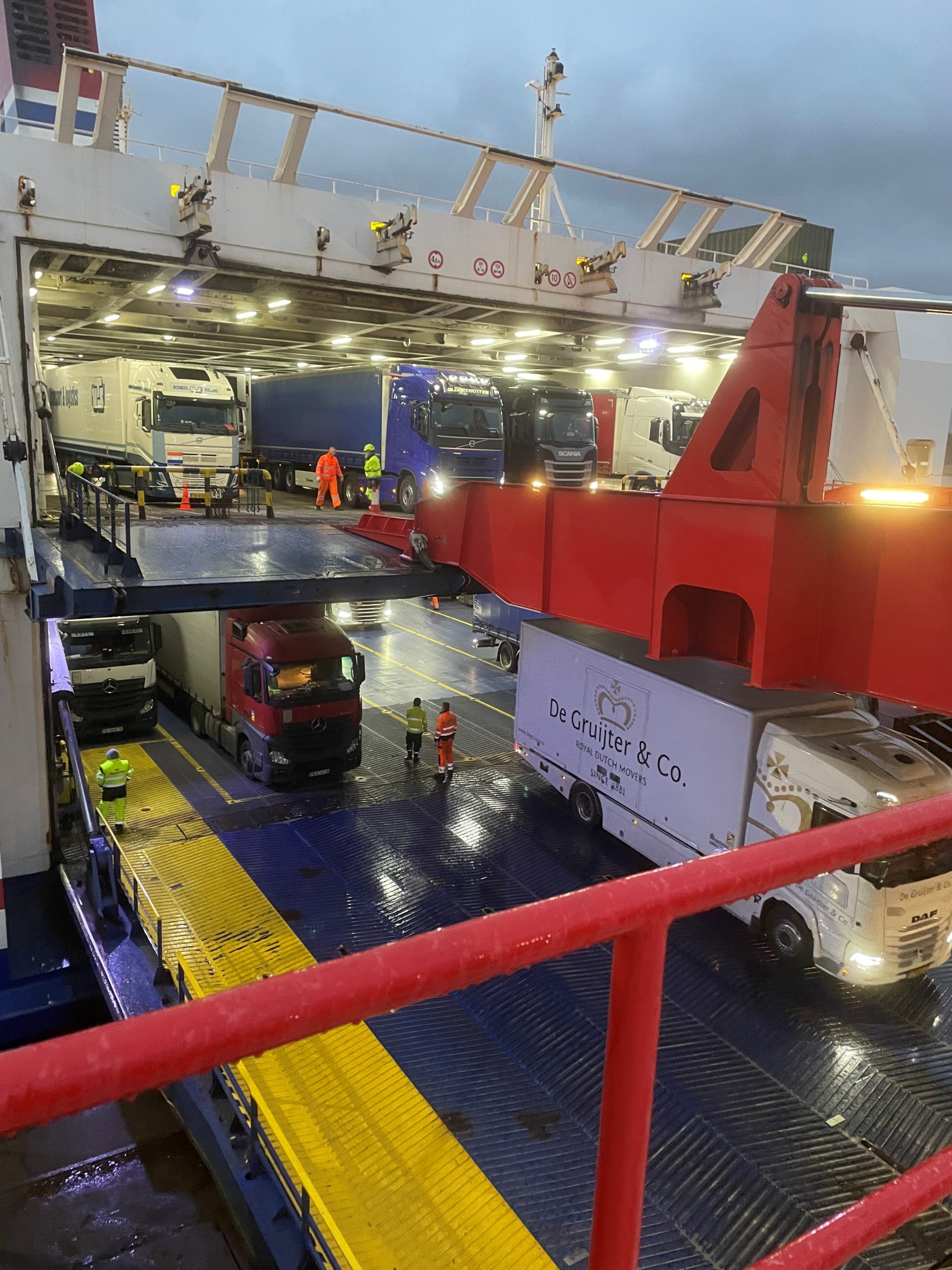

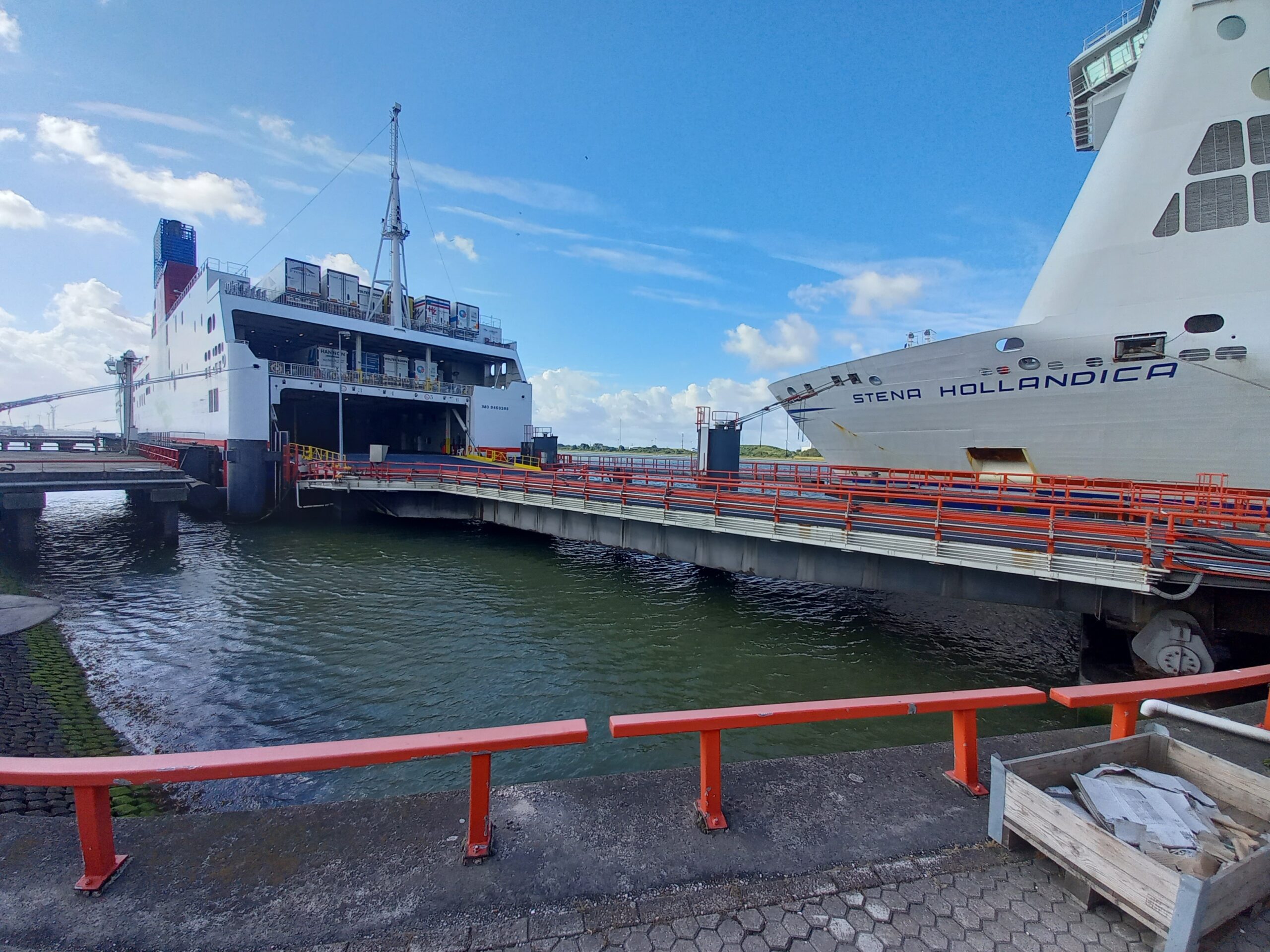

Steiger 2 wordt gebruikt voor het in- en ontschepen van ferry’s. Het beweegbare brugdeel vormt daarbij de verbinding tussen de wal en het schip. De betrouwbaarheid van het hef- en bedieningssysteem is daardoor direct van invloed op de dagelijkse operatie en het vaarschema.

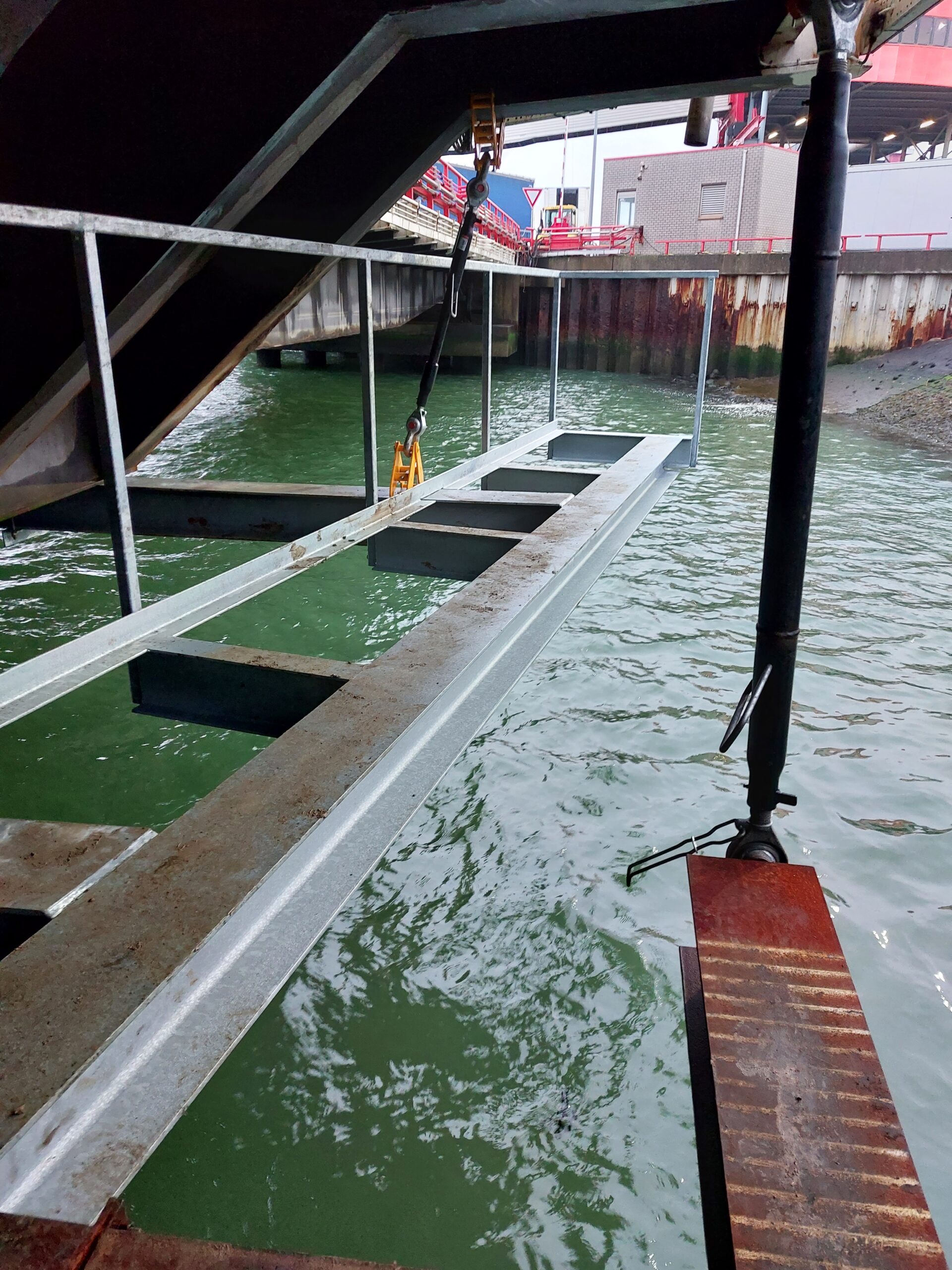

Het bestaande systeem was verouderd, kwetsbaar en niet gebruiksvriendelijk. De klimpalen en onderdelen van de installatie waren moeilijk bereikbaar voor bediening, inspectie en onderhoud. Bij hoogwater konden delen van het systeem bovendien onder zoutwater komen te staan. Dat vergrootte de kans op slijtage, corrosie en storingen.
Daarnaast was de beschikbare doorgang te smal voor de inzet van andere, bredere schepen. Een storing of langdurige ombouw kon daarom gevolgen hebben voor de continuïteit van het vaarschema.
De nieuwe oplossing moest betrouwbaarder en eenvoudiger te onderhouden zijn, ruimte creëren voor bredere schepen en een beoogde levensduur van meer dan dertig jaar ondersteunen.
De oplossing: bestaande constructie slim moderniseren
Volledige vervanging van de steiger was niet noodzakelijk. Het bestaande brugdeel was nog bruikbaar en kon daarom onderdeel blijven van de nieuwe installatie.

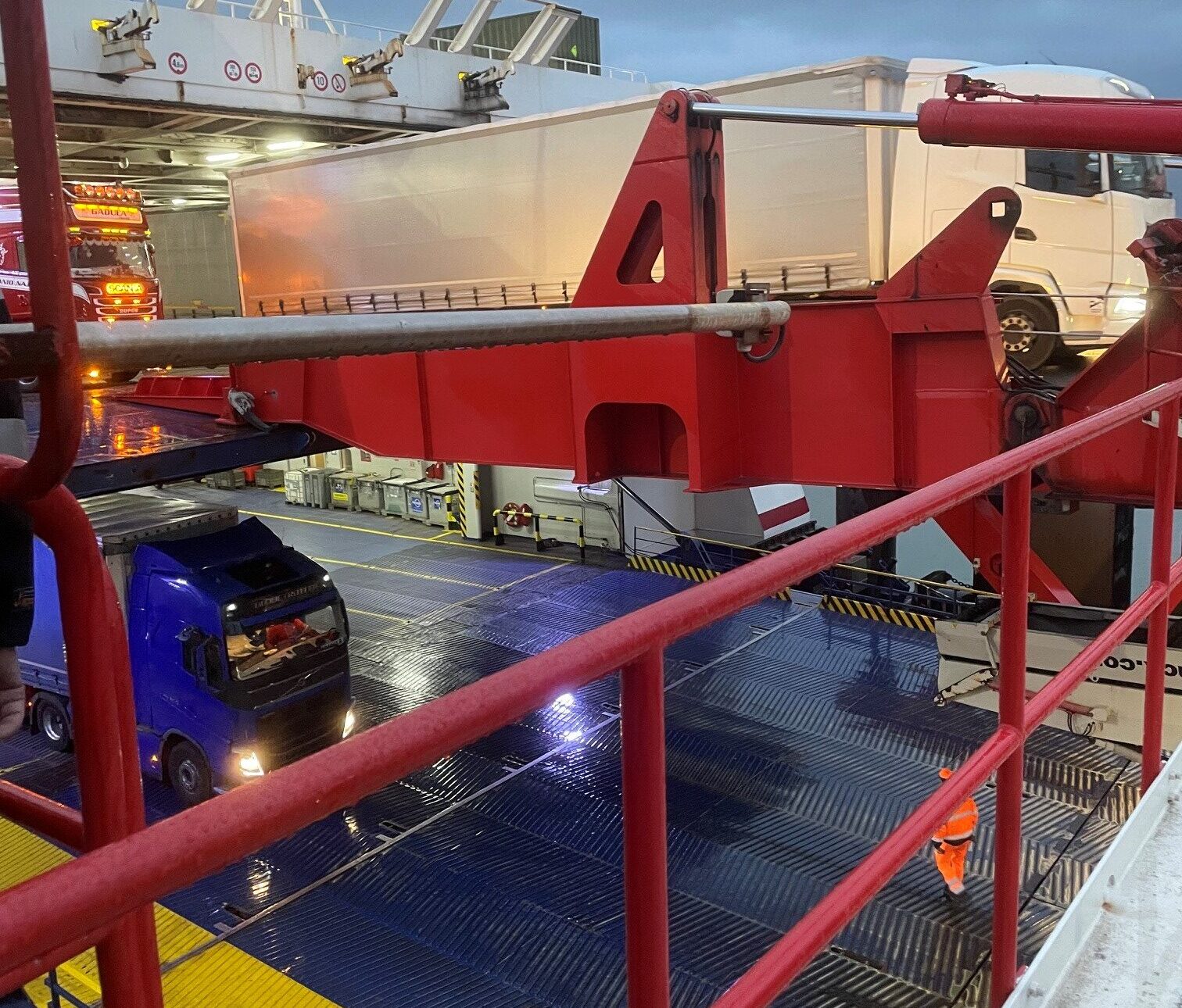

Reedyk ontwikkelde een nieuw elektrohydraulisch systeem dat aan de bovenzijde van het brugdeel werd gemonteerd. Daardoor zijn de hydraulische componenten beter bereikbaar en minder kwetsbaar voor hoogwater en de maritieme omgeving.
Het systeem kan een gewicht van 400 ton heffen en is voorzien van dubbele hydrauliek. Daarmee is er altijd een back-upsysteem beschikbaar wanneer een deel van de installatie uitvalt.
Daarnaast kreeg het brugdeel een elastisch verende koppelfunctie, zodat de verbinding tussen wal en schip bewegingen gecontroleerd kan opvangen.
Prefab gebouwd zonder verstoring van het vaarschema
De nieuwe installatie werd eerst volledig ingemeten, berekend en uitgewerkt. De onderdelen zijn vervolgens in de werkplaats van Reedyk in Klaaswaal gefabriceerd, gemonteerd en voorbereid.
Door deze prefab aanpak bleef het bestaande systeem operationeel. Ook de testfase van de nieuwe hydraulische installatie vond plaats naast de bestaande installatie. Pas nadat het nieuwe systeem volledig was getest, werd de oude installatie buiten gebruik gesteld.

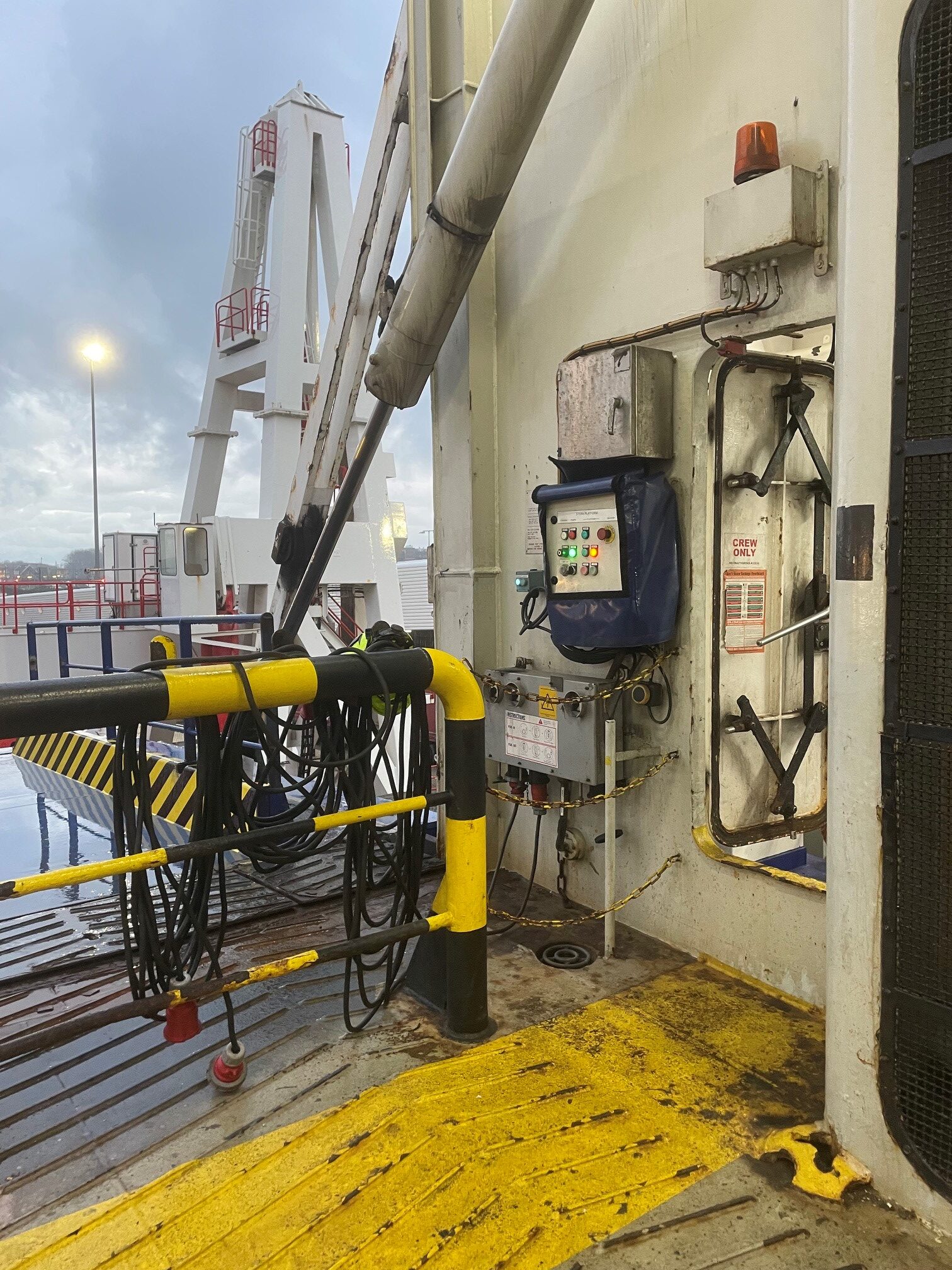

De hydraulische installatie is bovendien voorzien van IoT-monitoring. Het systeem bewaakt onder meer het stroomverbruik, olieniveau, de temperatuur, olievervuiling en storingen. Hierdoor kunnen afwijkingen eerder worden gesignaleerd en kan onderhoud beter worden gepland.
Het resultaat

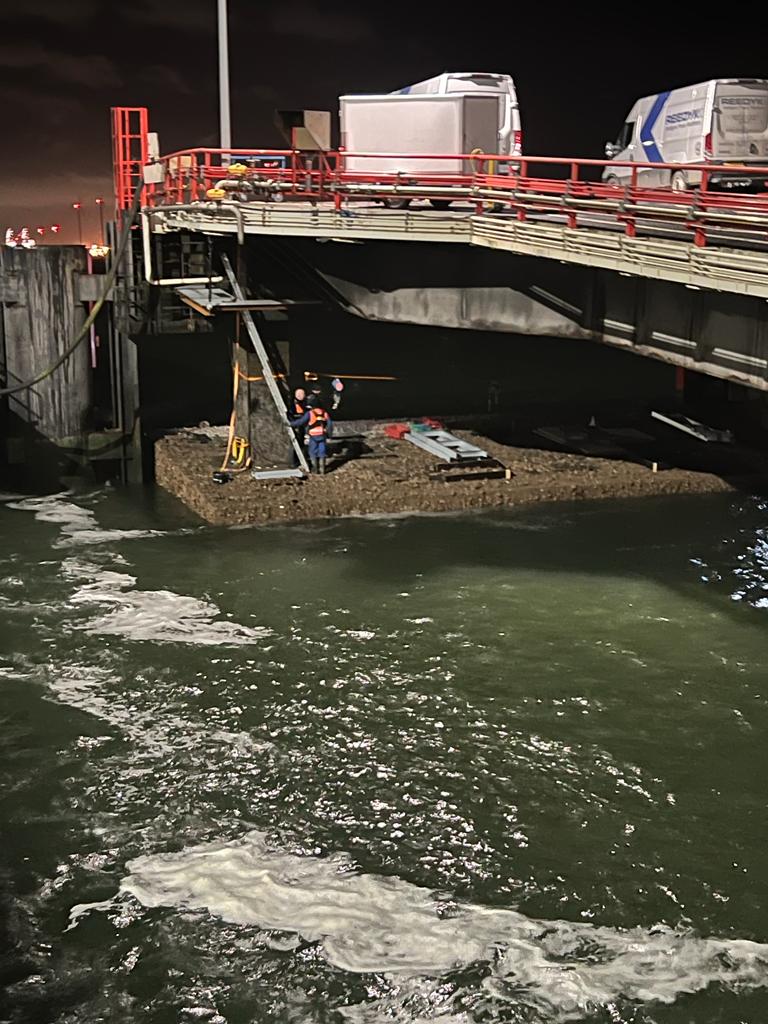

De nieuwe hydraulische installatie is volledig getest en opgeleverd. De oude klimpalenconstructie is verwijderd en het brugdeel is verbreed.
Het resultaat is een betrouwbare, beter bereikbare en onderhoudsvriendelijke installatie. Door de verbreding kunnen ook bredere schepen bij het steiger in- en ontschepen. De combinatie van dubbele hydrauliek en conditiebewaking helpt om onverwachte stilstand te voorkomen en ondersteunt de continuïteit van het vaarschema.
