Boezemgemaal De Helsdeur
Nieuwe hydraulische installatie voor betrouwbaardere bediening van spui- en noodschuiven
Bij Boezemgemaal De Helsdeur in Den Helder werkte Reedyk mee aan groot onderhoud en technische verbetering van de installatie. In opdracht van VOPO Pompen- en machinefabriek en het Hoogheemraadschap Hollands Noorderkwartier werd de bediening van de spui- en noodschuiven gebruiksvriendelijker, sneller en beter onderhoudbaar gemaakt.
De situatie
Boezemgemaal De Helsdeur werd in 1973 in bedrijf gesteld en slaat water uit de Schermerboezem uit op Het Nieuwe Diep, dat in open verbinding staat met de Waddenzee. Het gemaal speelt een belangrijke rol in waterbeheer, onder meer bij het beperken van verzilting en wateroverlast.
De installatie kende twee soorten schuiven:
- spuischuiven, hydraulisch bediend
- noodschuiven, voorheen handmatig geplaatst met behulp van een bovenloopkraan
Het bedienen van de noodschuiven was arbeidsintensief. Bij calamiteiten moesten meerdere losse onderdelen worden samengebracht en was handmatige bediening op locatie nodig.

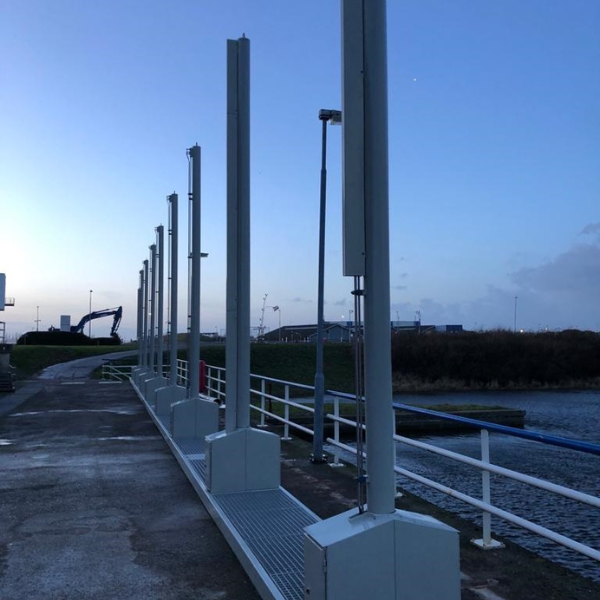

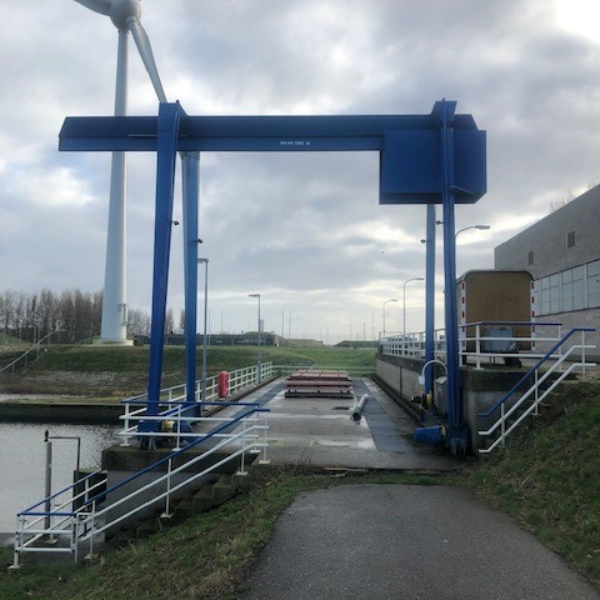

Boezemgemaal De Helsdeur oude en nieuwe situatie
Vraag Boezemgemaal De Helsdeur
De wens was om de installatie gebruiksvriendelijker, sneller en betrouwbaarder te maken. Vooral de bediening van de noodschuiven moest praktischer worden, zodat het systeem bij calamiteiten sneller inzetbaar is en minder handmatig werk vraagt.
Belangrijke uitgangspunten waren:
- eenvoudiger bediening
- minder handmatig werk op locatie
- betere bereikbaarheid voor onderhoud
- betrouwbaardere bediening van spui- en noodschuiven
- toekomstbestendige hydraulische installatie
Oplossing Boezemgemaal De Helsdeur
De oude constructie met bovenloopkraan en rails is verwijderd. Daardoor is de locatie beter bereikbaar voor onderhoud en is de installatie overzichtelijker geworden.
Wat is er verbeterd?
De nieuwe hydraulische installatie zorgt voor:
- eenvoudiger bediening van spui- en noodschuiven
- minder handmatig werk bij calamiteiten
- bediening door minder personen
- betere bereikbaarheid voor onderhoud
- automatische signalering bij afwijkingen
- betere controle op betrouwbaarheid en functioneren
- een installatie die weer langdurig inzetbaar is
Aanbevelingen samenwerkende partijen
“Het gemaal De Helsdeur was nog één van de weinige objecten waarbij de stormschuiven met kraan en menskracht moesten worden gesloten. Door de nieuwe hydraulische bediening is de installatie gebruiksvriendelijker, sneller en beter inzetbaar bij calamiteiten.”
“Reedyk is bij Hoogheemraadschap Hollands Noorderkwartier al bekend onder meer van het groot onderhoud aan het gemaal Leemans en als fabrikant van de oude hydraulische unit van de spuischuiven op het gemaal Helsdeur. Bij beide projecten is kwalitatief goed werk geleverd met veel vakmanschap en is de samenwerking als prettig ervaren”.
“De installatie is veel gebruiksvriendelijker dan voorheen. Het werk is minder zwaar en kan door één persoon in minder tijd worden uitgevoerd.”
Techniek voor watermanagement
Dit project laat zien hoe hydrauliek, onderhoudbaarheid en praktische bediening samenkomen in watermanagement. Bij gemalen, sluizen en waterbouwkundige installaties is betrouwbaarheid belangrijk, omdat de installatie vaak een directe rol speelt in veiligheid, beschikbaarheid en waterbeheer.
Voor Reedyk is De Helsdeur een voorbeeld van hoe bestaande installaties technisch verbeterd kunnen worden zonder de functie van het object uit het oog te verliezen.
Inspectie en onderhoud
Ook na groot onderhoud blijft periodieke inspectie belangrijk. Bij hydraulische installaties in watermanagement kunnen oliehuishouding, filters, vervuiling, slijtage en werking van componenten invloed hebben op betrouwbaarheid.
Tijdens inspectie kan Reedyk onder meer kijken naar:
- olieconditie en vervuiling
- filters en componenten
- hydraulische werking
- lekkage of slijtage
- signalen van afwijkend functioneren
- onderhoudspunten voor de komende periode
Zo blijft de installatie beter voorspelbaar en wordt de kans op onverwachte uitval beperkt.
Historisch gebouw met bijzondere functie
Naast de technische installatie is ook het gebouw van De Helsdeur bijzonder. Architect H. Postel ontwierp het gemaal met lange raampartijen en mozaïeken van Nel Bouwhys-Klaassen, winnares van de Prix de Rome. Door de ligging nabij de marinehaven kreeg het gebouw bovendien een tweede functie als bomvrije schuilkelder.
Deze context maakt het project niet alleen technisch maar ook historisch bijzonder.
Ook een hydraulische installatie verbeteren?
Heeft u een gemaal, sluis, brug of andere waterbouwkundige installatie waarbij hydrauliek, onderhoudbaarheid of bediening verbeterd moet worden? Reedyk denkt mee over inspectie, onderhoud, hydraulische installaties, retrofit en technische aanpassingen.
